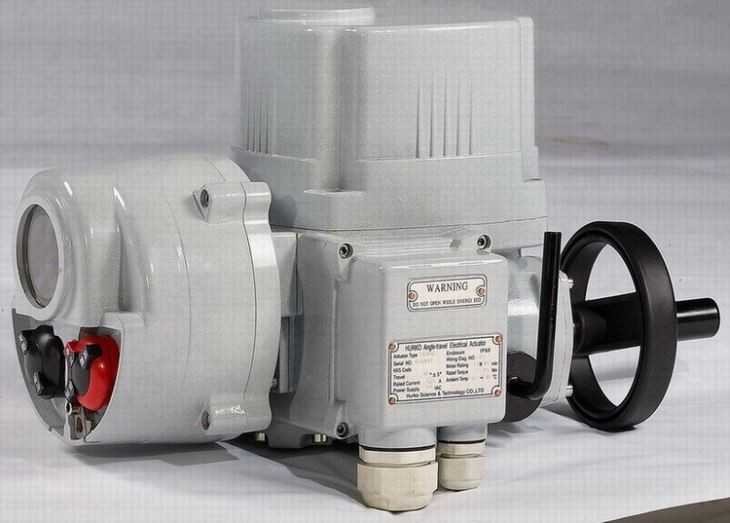

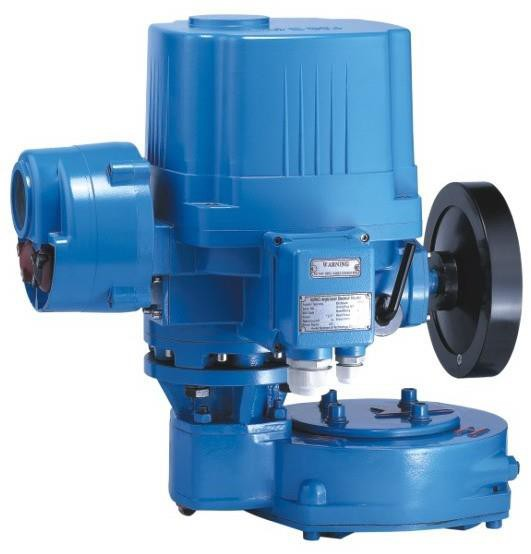

Produkt-Highlights
Breiter Drehmomentbereich: Liefert ein Drehmoment von 60 Nm bis 2500 Nm für vielseitige Industrieanwendungen.
Ventilkompatibilität: Entwickelt für den Betrieb mit Kugelhähnen, Absperrklappen und Luftdrosselventilen.
Erweiterter Motorschutz: Ausgestattet mit zwei integrierten Wicklungsthermostaten zum Wärmeschutz.
Intelligentes Phasenmanagement: Bietet eine automatische Phasendrehungskorrektur für eine vereinfachte 3-Phasen-Strominstallation.
Geeignet für raue Umgebungen: Explosionssicher für anspruchsvolle Betriebsumgebungen.
Hauptmerkmale und Käufervorteile
| Feature |
Advantage |
Käufervorteil |
Einstellbarer Drehmomentschutz.
Sensorbasierter Überlastschutz, einstellbar zwischen 40 % und 120 % des Nenndrehmoments. |
Verhindert, dass übermäßige Kraft auf den Ventilmechanismus ausgeübt wird. |
Verlängert die Lebensdauer der Ausrüstung und senkt die langfristigen Wartungskosten. |
Ventilblockierungsschutz
Erzeugt beim Starten 5 Sekunden lang das Zweifache des Nenndrehmoments. |
Löst festsitzende Ventile effektiv, ohne dass ein manueller Eingriff erforderlich ist. |
Gewährleistet einen kontinuierlichen Betrieb und minimiert Ausfallzeiten der Pipeline. |
Automatische Phasendrehungskorrektur.
Boolesche logische Berechnung für die 3-Phasen-Überwachung. |
Überwacht Phasen und läuft unabhängig von der Anschlussreihenfolge in die richtige Richtung. |
Vereinfacht die Installation und verhindert versehentliche Ventilschäden während der Einrichtung. |
Motorwärmeschutz
Zwei in die Motorwicklungen integrierte Thermostate. |
Schaltet den Motor ab, wenn die maximal zulässige Temperatur überschritten wird. |
Verhindert kostspielige Motorausfälle und verbessert die Sicherheit in rauen Umgebungen. |
Spezifikationen
| Aktuatortyp |
Ein-Aus-Teildrehung |
| Drehmomentbereich |
60 Nm bis 2500 Nm |
| Kompatible Ventile |
Kugelhähne, Absperrklappen, Luftdrosselventile |
| Stromversorgung |
Unterstützt 3-Phasen-Stromversorgung |
| Signalkanäle |
Photoelektrisch isolierter Ein- und Ausgang |
Anwendungen
Energie und Energie: Elektrizitätswerke und Erdölindustrie.
Industrielle Verarbeitung: Metallurgie, Chemie, Maschinenbau und Leichtindustrie.
Wassermanagement: Wasserschutz, Wasseraufbereitung und Schadstoffentsorgung.
Infrastruktur und Marine: Pipeline-Flusskontrolle, Papierherstellung und Schiffbau.
Sicherheitssysteme: Brandschutz- und Umweltschutzeinrichtungen.
Hinweise des Käufers
Um sicherzustellen, dass dieser Antrieb Ihren spezifischen Projektanforderungen entspricht, bestätigen Sie bitte bei Ihrer Anfrage die folgenden Details:
Für Ihre Installationsumgebung sind spezifische IP- oder NEMA-Gehäuseschutzarten erforderlich.
Exakte Explosionsschutzzertifizierungen (z. B. ATEX, IECEx), die durch örtliche Vorschriften vorgeschrieben sind.
Bevorzugte Gehäuse- und Innenzahnradmaterialien je nach Anwendungsanforderungen.
Genaue Betriebstemperaturbereiche für Ihre spezifische Anlage.
Physikalische Abmessungen, Gewichtsbeschränkungen und Steuersignalspezifikationen (Spannung/Strom).
FAQ
F: Welche Ventiltypen sind mit diesem Stellantrieb kompatibel?
A: Dieser Stellantrieb ist für den Betrieb mit Kugelhähnen, Absperrklappen und Luftdrosselventilen konzipiert.
F: Wie geht der Stellantrieb mit einem blockierten Ventil um?
A: Es verfügt über ein Ventilblockierschutzsystem, das 5 Sekunden lang das Zweifache des Nenndrehmoments erzeugt, um festsitzende Ventile zu lösen. Bleibt das Ventil unbewegt, unterbricht das System automatisch die Stromversorgung, um Schäden zu vermeiden.
F: Was passiert, wenn der 3-Phasen-Strom falsch angeschlossen ist?
A: Der Aktuator verfügt über eine automatische Phasendrehungskorrektur, die die Phasen überwacht und sicherstellt, dass der Motor unabhängig von der Anschlussreihenfolge der Stromversorgung in die richtige Richtung läuft.
