واحد GearMotor & Gear Series Baffero N Series یک راه حل برجسته برای همه برنامه های سنگین است که در آن فشرده سازی گزینه ای نیست. به لطف طراحی مدولار ، سری N می تواند سفارشی شود تا با طیف گسترده ای از برنامه ها مطابقت داشته باشد. تخصص بافرو در فن آوری سیاره ای ، طراحی محصول با کیفیت بالا و روشهای تولید را تضمین می کند. سری N حتی در سخت ترین محیط ها بدون خرابی ناخواسته عمل می کند. این گیربکس سیاره ای به لطف چندین خروجی ، و همچنین تنظیمات ورودی در دسترس برای هر 22 اندازه ، به انعطاف پذیری طبقه بالا دست می یابد. سری N را می توان با طیف گسترده ای از موتورهای الکتریکی که کاملاً توسط موتورهای ناهمزمان Bafero ساخته شده است ، تکمیل کرد و می تواند با جعبه دنده های سری N همراه باشد و به مشتریان ما راه حل کاملی ارائه دهد.

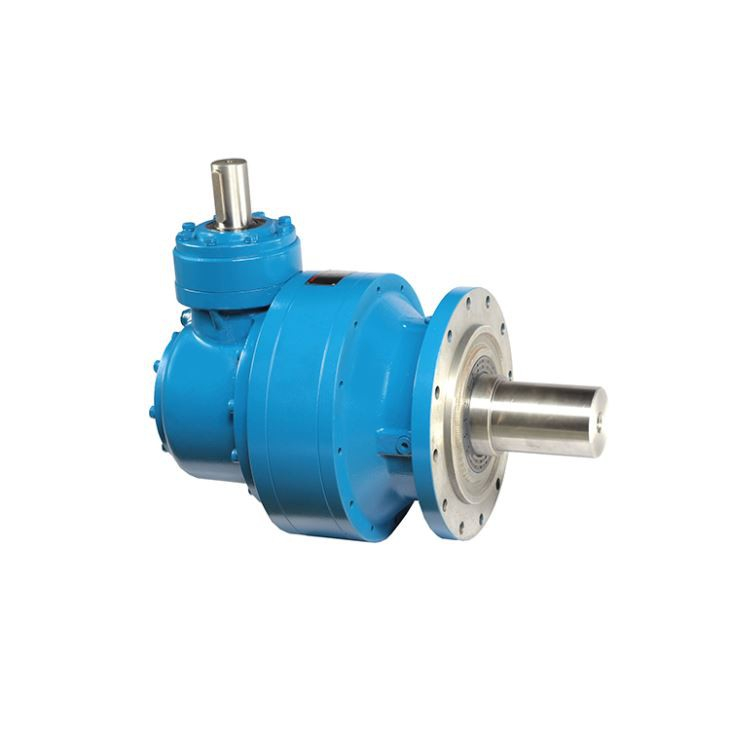

N Series Gearmotor & Unit Planetary:
مزایای اصلی
- چگالی گشتاور بالا - کاهش سرعت شدید و گشتاور خروجی بالا - هزینه نگهداری پایین - بسیار قابل تنظیم - سطح سفارشی سازی بالا - انعطاف پذیری - ATEX در هر جو انفجاری 2G/2D
گزینه های اصلی
-in خط/نسخه زاویه راست -واحد خنک کننده مستقل -راه حل خنک کننده یکپارچه
مهر و موم های -تیکونیت -صدور گواهینامه برای محیط های انفجاری
داده های فنی:
اندازه: N..200 ~ 885 (22 اندازه)
دامنه نسبت دنده: I = 1: 3.0 ~ 10،000
دامنه گشتاور اسمی: T2 = 1500 ~ 420،000 نیوتن متر
ساختار: زاویه درون خطی /راست
انواع نصب: نصب شده پا / فلنج سوار شده
گزینه های شافت خروجی: جامد / توخالی با دیسک کوچک / spline جامد یا توخالی
لوازم جانبی: بازوی گشتاور ، فلنج IEC
موتوری
1. ورودی با ورودی شافت جامد با اتصال E -otor: - M ، ME ، MX [جمع و جور ناهمزمان] - Bn ، BE ، BX [IEC Angronous] - BSR [IEC Orceance] - BS [IEC تک مرحله]
گزینه های موتور
ترمیستورها و سنسورهای ترموستات مستقل اجباری خنک کننده افزایشی ، SIN/COS ABSOLUTE CONTUTE Single/Multi-Turn گرمسیری بخاری های ضد قارچی Backstop
مزایای شما (مزایای گیربکس سیاره ای ما):
Baffero درایو کاملی را ارائه می دهد که اجزای آن بهینه همسان هستند.
بارهای شعاعی بالاتر از محلول های درایو قابل مقایسه.
یک چرخ دنده سیاره ای نسبت به یک واحد دنده سیاره ای مستقل ، آداپتور ، اتصال و موتور مقرون به صرفه تر است.
یک چرخ دنده سیاره ای جمع و جور تر (کوتاه تر) است ، زیرا عناصر واسطه ای مانند فلنج آداپتور و کوپلینگ لازم نیست.
تعداد زیادی از انواع سازگاری بهینه با برنامه را تضمین می کند.
نسبت دنده های ریز درجه بندی شده به دلیل واریانس بالای Gearmotor Baffero در انتهای ورودی.
زمان تحویل کوتاه برای انواع استاندارد 4 - 16 هفته ، بسته به اندازه قاب.
چرخ دنده های سیاره ای استاندارد تا MN2 = 631 KNM به عنوان محصولات کاتالوگ.
داده ها و برگه های ابعاد مورد نیاز برای برنامه ریزی پروژه بلافاصله از طریق مستندات جامع (کاتالوگ ، دستورالعمل های عملیاتی) در دسترس هستند.
ایجاد سریع مدل های سه بعدی و ورق های ابعاد 2D در ابزار DriveCAD آزاد در دسترس.
طیف گسترده ای از اجزای اضافی موجود از کل مفهوم مدولار Baffero.
شبکه جامع فروش و خدمات در سراسر جهان.
Baffero به عنوان سیستم و ارائه دهنده راه حل که سیستم های درایو کاملی را از یک منبع تأمین می کند.
ترتیبات تحمل
چرخ دنده ها و شفت ها منحصراً توسط یاتاقان های نورد کاملاً ابعاد پشتیبانی می شوند.
طرف ورودی
این شفت ها برای به عنوان مثال ، کوپلینگ یا قرقره طراحی شده اند.
طرف خروجی
علاوه بر طرح های استاندارد ، می توان شفت های توخالی و جامد را نیز با اسپلین های درگیر طراحی کرد ،
برنامه:
تصفیه فاضلاب ، صنعت فولاد ، صنعت نساجی ، ماشین آلات انتقال ، ماشین آلات papermaking ، ماشین آلات بلند کردن ، صنایع شیمیایی ، برج خنک کننده ، تولید ساکارز ، تولید قند چغندر ، کابل کابل Ropeway ، صنعت سیمان ، لایروژرها ، کارخانه های فلزی ....
