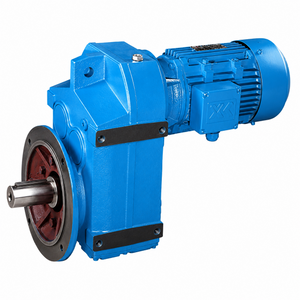

Redukční spirálový převod s paralelním hřídelem řady F, 0,18-200 kW, přesnost DIN6

Nejdůležitější produkty

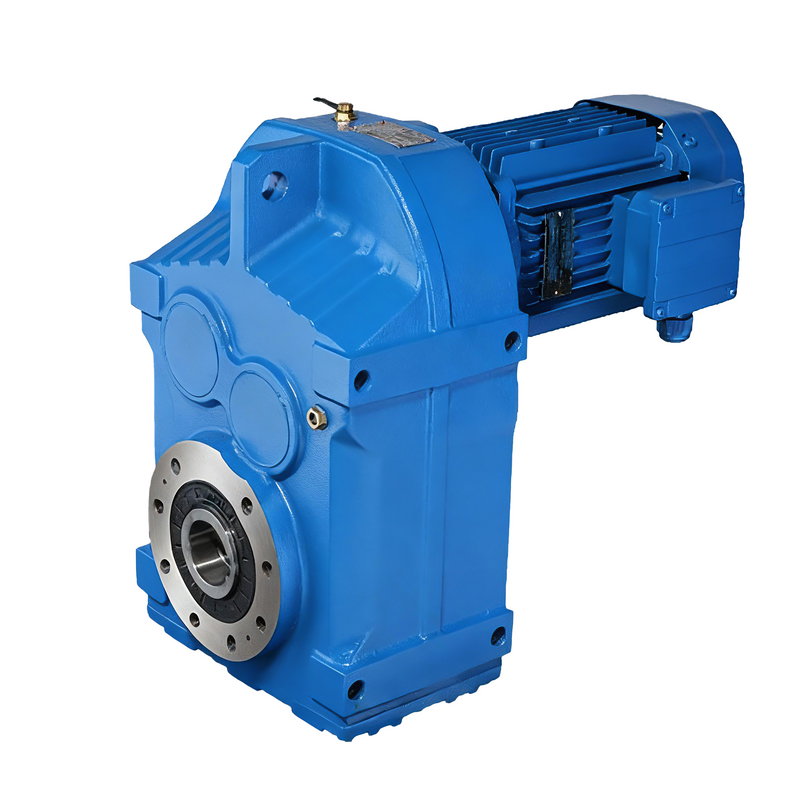

• Struktura paralelního hřídele: K dispozici s možností výstupu s dutou hřídelí i plnou hřídelí.

• Vysoká přesnost: Využívá šroubová kola DIN6 (GB/T10095 Grade 6) pro provoz s nízkými vibracemi a nízkou hlučností.

• Odolná konstrukce: Vyrobeno z vysoce pevných litinových těles HT200/HT250, ozubených kol 20CrMnTi a hřídelí 40Cr.

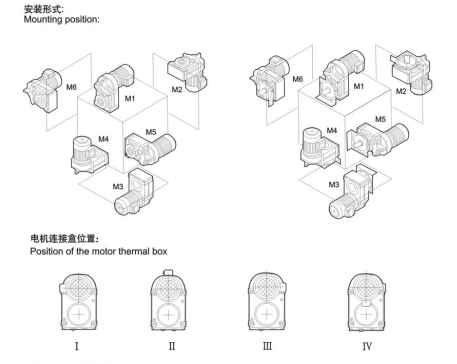

• Flexibilní instalace: Podporuje konfigurace namontované na patce, na přírubu a na hřídel, včetně bočních otvorů pro boční montáž.

• Volitelné vlastnosti: Lze nakonfigurovat s volitelným zpětným uzávěrem nebo jako typ s nízkou vůlí v závislosti na požadavcích aplikace.

Klíčové vlastnosti a výhody pro kupujícího

Funkce	Advantage	Výhody pro kupujícího
DIN6 (GB/T10095 Grade 6) přesnost spirálového ozubení	Zajišťuje hladký převod s minimálním třením a mechanickou odolností.	Snižuje vibrace a hluk během provozu, prodlužuje životnost zařízení a zvyšuje bezpečnost na pracovišti.
Vysokopevnostní litinové pouzdro HT200/HT250 a materiál převodu 20CrMnTi	Poskytuje strukturální tuhost a odolnost proti opotřebení při velkém průmyslovém zatížení.	Poskytuje spolehlivý a odolný výkon v náročných prostředích, jako je chemický a těžký průmysl.
Konstrukce paralelního hřídele s možností montáže patky, příruby a hřídele	Nabízí všestrannou integraci do různých mechanických uspořádání a systémů.	Usnadňuje prostorově úspornou instalaci a zjednodušuje návrh zařízení pro moderní automatizační systémy.
Široký rozsah kapacity vstupního výkonu 0,18-200 kW a výstupního točivého momentu 200-18000 Nm	Schopný zvládnout široké spektrum požadavků na pohony od lehkých až po těžké aplikace.	Poskytuje kupujícím standardizované, ale škálovatelné řešení pro různé průmyslové stroje.

Technické specifikace

Vstupní výkon	0,18 ~ 200 kW
Výstupní točivý moment	200 ~ 18000 Nm
Poměr	3,81 ~ 198,14
Výstupní rychlost	0,16 - 1028 ot./min
Typ a přesnost ozubeného kola	Čelní ozubené kolo, DIN6 (GB/T10095 Grade 6)
Materiál bydlení	HT200 / HT250 vysokopevnostní litina
Materiál převodovky	20CrMnTi
Materiál hřídele	40 kr
Dostupné velikosti	37, 47, 57, 67, 77, 87, 97, 107, 127, 157
Hmotnostní rozsah	12 KG (velikost 37) až 950 kg (velikost 157)
Certifikace	CE, ISO9001, BV, SGS

Aplikace

• Moderní automatizační systémy

• Zařízení pro potravinářský průmysl

• Stroje pro chemický průmysl

• Výrobní linky textilního průmyslu

Poznámky kupujícího a body potvrzení

• Rozměry: Přesné vnější rozměry (délka x šířka x výška) a vzdálenosti montážních otvorů pro každý model velikosti musí být potvrzeny na základě konkrétních objednávek.

• Ochrana životního prostředí: Před zakoupením je třeba ověřit stupeň ochrany proti vniknutí (IP) pro odolnost proti prachu a vodě a také rozsah provozních teplot.

• Údržba: Požadovaný typ mazání a přesná kapacita olejové náplně pro každý model budou poskytnuty po potvrzení specifikace.

• Komponenty: Standardní, neznačková konfigurace pro ložiska a olejová těsnění může být podrobně popsána během procesu poptávky.

Často kladené otázky (FAQ)

Otázka: Jaké montážní konfigurace jsou k dispozici pro tento reduktor?
Odpověď: Řada F podporuje konfigurace namontované na patce, na přírubu a na hřídel a obsahuje boční otvory pro boční montáž.

Otázka: Jaké jsou možnosti výstupního hřídele?
Odpověď: Reduktor je k dispozici s možností výstupu s dutou hřídelí i plnou hřídelí, aby vyhovoval různým mechanickým nastavením.

Otázka: Jaký je hmotnostní rozsah dostupných modelů?
Odpověď: Hmotnost se pohybuje od 12 kg u nejmenšího modelu (velikost 37) až po 950 kg u největšího modelu (velikost 157).

Otázka: Jsou k dispozici nějaké volitelné funkce pro specifické provozní potřeby?
Odpověď: Ano, volitelné mechanismy zpětného chodu a typy s nízkou vůlí jsou k dispozici v závislosti na požadavcích aplikace.
