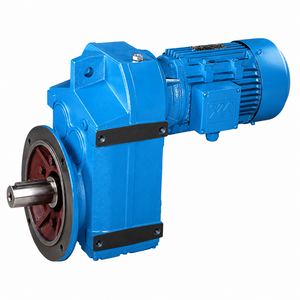

Ф серија са спиралним зупчаником са паралелним вратилом, 0,18-200КВ, ДИН6 прецизност

Продуцт Хигхлигхтс

• Структура паралелног вратила: Доступна са опцијама излаза са шупљим вратилом и са чврстим вратилом.

• Висока прецизност: Користи ДИН6 (ГБ/Т10095 Граде 6) спиралне зупчанике за ниске вибрације и ниску буку.

• Издржљива конструкција: Изграђена са кућиштима од ливеног гвожђа високе чврстоће ХТ200/ХТ250, зупчаницима од 20ЦрМнТи и осовинама од 40Цр.

• Флексибилна инсталација: Подржава конфигурације које се монтирају на ногу, на прирубницу и на осовину, укључујући бочне рупе за бочну монтажу.

• Опционе карактеристике: Може се конфигурисати са опционим заштитним граничником или као тип са малим зазором у зависности од захтева апликације.

Кључне карактеристике и предности за купца

Функција	Предност	Предност купца
Прецизност спиралног зупчаника ДИН6 (ГБ/Т10095 Граде 6).	Обезбеђује глатку трансмисију са минималним трењем и механичком отпорношћу.	Смањује вибрације и буку током рада, продужава животни век опреме и побољшава безбедност на радном месту.
Кућиште од ливеног гвожђа високе чврстоће ХТ200/ХТ250 и материјал зупчаника од 20ЦрМнТи	Пружа структурну крутост и отпорност на хабање под великим индустријским оптерећењима.	Пружа поуздане и издржљиве перформансе у захтевним окружењима као што су хемијска и тешка индустрија.
Дизајн паралелног вратила са опцијама за монтажу стопала, прирубнице и осовине	Нуди разноврсну интеграцију у различите механичке распореде и системе.	Олакшава инсталацију која штеди простор и поједностављује дизајн опреме за савремене системе аутоматизације.
Широк распон капацитета од 0,18-200КВ улазне снаге и 200-18000 Нм излазног обртног момента	Способан да се носи са широким спектром захтева за погон, од лаких до тешких апликација.	Купцима пружа стандардизовано, али скалабилно решење за различите индустријске машине.

Техничке спецификације

Инпут Повер	0,18 ~ 200КВ
Излазни обртни момент	200 ~ 18000 Нм
Ратио	3,81 ~ 198,14
Излазна брзина	0,16 - 1028 о/мин
Тип зупчаника и прецизност	спирални зупчаник, ДИН6 (ГБ/Т10095 степен 6)
Материјал кућишта	ХТ200 / ХТ250 ливено гвожђе високе чврстоће
Материјал зупчаника	20ЦрМнТи
Материјал осовине	40Цр
Доступне величине	37, 47, 57, 67, 77, 87, 97, 107, 127, 157
Опсег тежине	12 КГ (Величина 37) до 950 КГ (Величина 157)
Цертификати	ЦЕ, ИСО9001, БВ, СГС

Апликације

• Савремени системи аутоматизације

• Опрема за прехрамбену индустрију

• Машине за хемијску индустрију

• Производне линије текстилне индустрије

Напомене купаца и поени за потврду

• Димензије: Тачне спољне димензије (дужина к ширина к висина) и растојања рупа за монтажу за сваки модел величине морају бити потврђене на основу специфичних поруџбина.

• Заштита животне средине: Оцене заштите од уласка (ИП) за отпорност на прашину и воду, као и опсег радне температуре, треба проверити пре куповине.

• Одржавање: Потребна врста подмазивања и тачан капацитет пуњења уља за сваки модел биће обезбеђени након потврде спецификације.

• Компоненте: Стандардна, небрендирана конфигурација за лежајеве и уљне заптивке може бити детаљно описана током процеса испитивања.

Често постављана питања (ФАК)

П: Које су конфигурације за монтажу доступне за овај редуктор зупчаника?
О: Серија Ф подржава конфигурације које се монтирају на ногу, на прирубницу и на осовину и укључује бочне рупе за бочну монтажу.

П: Које су опције излазног вратила?
О: Редуктор је доступан и са шупљим вратилом и са опцијом излаза са чврстим вратилом како би одговарао различитим механичким подешавањима.

П: Који је распон тежине доступних модела?
О: Тежина се креће од 12 кг за најмањи модел (величина 37) до 950 кг за највећи модел (величина 157).

П: Да ли су доступне неке опционе функције за специфичне оперативне потребе?
О: Да, доступни су опциони механизми за заустављање назад и типови малог зазора у зависности од захтева апликације.
