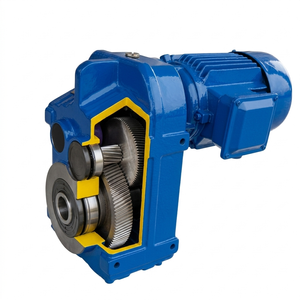

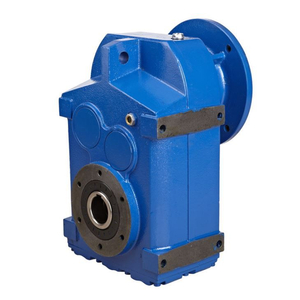

F 시리즈 평행 샤프트 헬리컬 기어 감속기, 0.18-200KW, DIN6 정밀

제품 하이라이트

• 평행 샤프트 구조: 중공 샤프트 및 중실 샤프트 출력 옵션을 모두 사용할 수 있습니다.

• 높은 정밀도: 저진동 및 저소음 작동을 위해 DIN6(GB/T10095 등급 6) 헬리컬 기어를 사용합니다.

• 내구성 있는 구조: HT200/HT250 고강도 주철 하우징, 20CrMnTi 기어 및 40Cr 샤프트로 제작되었습니다.

• 유연한 설치: 측면 장착을 위한 측면 구멍을 포함하여 발 장착, 플랜지 장착 및 샤프트 장착 구성을 지원합니다.

• 옵션 기능: 애플리케이션 요구 사항에 따라 옵션 백스톱 또는 낮은 백래시 유형으로 구성할 수 있습니다.

주요 기능 및 구매자 혜택

기능	장점	구매자 혜택
DIN6(GB/T10095 Grade 6) 헬리컬 기어 정밀도	마찰과 기계적 저항을 최소화하면서 원활한 전달을 보장합니다.	작동 중 진동과 소음을 줄여 장비 수명을 연장하고 작업장 안전을 향상시킵니다.
HT200/HT250 고강도 주철 하우징 및 20CrMnTi 기어 재질	무거운 산업 하중 하에서 구조적 강성과 내마모성을 제공합니다.	화학 및 중공업과 같은 까다로운 환경에서 안정적이고 내구성 있는 성능을 제공합니다.
풋, 플랜지 및 샤프트 장착 옵션을 갖춘 평행 샤프트 설계	다양한 기계 레이아웃 및 시스템에 다양한 통합을 제공합니다.	공간 절약형 설치를 촉진하고 최신 자동화 시스템을 위한 장비 설계를 단순화합니다.
0.18~200KW 입력 전력 및 200~18000Nm 출력 토크의 넓은 용량 범위	경량 애플리케이션부터 대용량 애플리케이션까지 광범위한 드라이브 요구 사항을 처리할 수 있습니다.	다양한 산업 기계에 대해 표준화되었지만 확장 가능한 솔루션을 구매자에게 제공합니다.

기술 사양

입력 전원	0.18 ~ 200KW
출력 토크	200 ~ 18000Nm
비율	3.81 ~ 198.14
출력 속도	0.16 - 1028r/분
기어 유형 및 정밀도	헬리컬 기어, DIN6(GB/T10095 등급 6)
하우징 재질	HT200 / HT250 고강도 주철
기어 재질	20CrMnTi
샤프트 재질	40Cr
사용 가능한 크기	37, 47, 57, 67, 77, 87, 97, 107, 127, 157
중량 범위	12KG(사이즈 37) ~ 950KG(사이즈 157)
인증	CE, ISO9001, BV, SGS

응용

• 현대 자동화 시스템

• 식품 산업 장비

• 화학 산업 기계

• 섬유 산업 생산 라인

구매자 메모 및 확인 사항

• 치수: 정확한 외부 치수(길이 x 너비 x 높이) 및 각 크기 모델의 장착 구멍 거리는 특정 주문에 따라 확인되어야 합니다.

• 환경 보호: 먼지 및 방수에 대한 IP(Ingress Protection) 등급과 작동 온도 범위를 구매 전에 확인해야 합니다.

• 유지 관리: 각 모델에 필요한 윤활 유형과 정확한 오일 보충 용량은 사양 확인 시 제공됩니다.

• 구성요소: 베어링 및 오일 씰에 대한 브랜드가 없는 표준 구성은 문의 과정에서 자세히 설명할 수 있습니다.

자주 묻는 질문(FAQ)

Q: 이 기어 감속기에 어떤 장착 구성을 사용할 수 있습니까?
A: F 시리즈는 발 장착형, 플랜지 장착형 및 샤프트 장착형 구성을 지원하며 측면 장착을 위한 측면 구멍을 포함합니다.

Q: 출력 샤프트 옵션은 무엇입니까?
A: 감속기는 다양한 기계 설정에 맞게 중공축 및 중실축 출력 옵션을 모두 사용할 수 있습니다.

Q: 사용 가능한 모델의 무게 범위는 어떻게 됩니까?
A: 무게는 가장 작은 모델(사이즈 37)의 경우 12KG부터 가장 큰 모델(사이즈 157)의 경우 950KG까지입니다.

Q: 특정 운영 요구 사항에 사용할 수 있는 옵션 기능이 있습니까?
A: 예. 응용 분야 요구 사항에 따라 옵션 백스톱 메커니즘과 낮은 백래시 유형을 사용할 수 있습니다.
