Dans les applications industrielles, la transmission de puissance repose en grande partie sur le calcul précis du couple dans un système de boîte de vitesses. Le couple, la force qui fait tourner un objet, est fondamental pour comprendre le fonctionnement des machines sous diverses charges. Pour les applications exigeant une efficacité et une précision élevées, comme dans la robotique, l'automatisation et l'usinage CNC, comprendre comment calculer le couple est crucial pour sélectionner le bon système d'engrenage. Les boîtes de vitesses à couple élevé jouent un rôle essentiel pour garantir des performances fiables, car elles sont conçues pour fournir une meilleure transmission de puissance dans des unités compactes et peu encombrantes. Dans cet article, nous détaillerons les concepts et calculs clés impliqués dans la détermination du couple dans les systèmes de réducteurs à moteur, en nous concentrant sur les avantages spécifiques offerts par les réducteurs à couple élevé pour atteindre précision et durabilité.
Qu'est-ce que le couple dans un contexte de moteur et de boîte de vitesses ?
Sortie du moteur vs sortie de la boîte de vitesses
Le couple est essentiellement une mesure de la force de rotation appliquée à un objet. Dans les systèmes moteurs, le couple est directement fonction de la capacité du moteur à faire tourner un arbre, et il est souvent spécifié en Newton-mètres (N·m). Le couple de sortie du moteur est critique, mais lorsqu'il est intégré à une boîte de vitesses, le couple de sortie peut être augmenté ou diminué, en fonction du rapport de transmission.
Dans un système de boîte de vitesses, le couple est modifié par le rapport de démultiplication. Le couple de sortie de la boîte de vitesses dépend du couple du moteur et de la configuration de l'engrenage, ce qui amplifie ou réduit le couple de sortie. Par exemple, dans les boîtes de vitesses à couple élevé, le rapport de démultiplication est souvent conçu pour augmenter le couple de sortie tout en maintenant l'efficacité opérationnelle, en particulier pour les applications exigeantes telles que l'automatisation ou les bras robotiques où la précision et la manipulation de charges élevées sont requises.
Pourquoi le calcul du couple est important dans les systèmes industriels
Comprendre comment calculer le couple est essentiel pour déterminer comment un système gère la charge, fonctionne efficacement et garantit un impact thermique minimal. Dans les boîtes de vitesses à couple élevé, le calcul du couple a un impact direct sur la capacité de la boîte de vitesses à transférer la puissance, à maintenir les températures de fonctionnement et à gérer la consommation d'énergie. Une bonne gestion du couple permet :
Gestion de charge améliorée : un couple approprié garantit que la boîte de vitesses peut gérer les charges requises sans panne ni usure inutile.
Efficacité améliorée : le calcul du couple a un impact sur l'efficacité énergétique du système, minimisant les pertes pendant le fonctionnement.
Meilleure gestion thermique : les réducteurs à couple élevé sont conçus pour supporter des forces importantes sans surchauffe, ce qui est crucial pour les systèmes nécessitant un fonctionnement continu sous de lourdes charges.
Dimensionnement précis : un calcul précis du couple garantit que la boîte de vitesses n'est ni surdimensionnée ni sous-dimensionnée pour l'application, optimisant ainsi les performances.
La formule fondamentale pour le calcul du couple
Équation de couple de base
L’équation la plus fondamentale pour calculer le couple dans un système de boîte de vitesses est :
Couple de sortie = couple d'entrée × rapport de transmission × rendement
Cette formule met en évidence la relation entre le couple généré par le moteur, la réduction ou l'amplification obtenue par la boîte de vitesses et l'efficacité de l'ensemble du système. Le rapport de transmission détermine dans quelle mesure le couple du moteur sera multiplié ou divisé, tandis que l'efficacité représente les pertes dues à la friction, à la chaleur et aux inefficacités mécaniques au sein de la boîte de vitesses. Plus le rapport de transmission est élevé dans une boîte de vitesses à couple élevé, plus le couple est multiplié, ce qui la rend adaptée aux applications nécessitant une haute précision et une manipulation de charges lourdes.
Facteurs du monde réel
En pratique, le calcul du couple n'est pas toujours parfait en raison des pertes mécaniques. Ces pertes sont dues au frottement entre les pièces mobiles, à la résistance à la lubrification et au jeu dans le système d'engrenages. Une boîte de vitesses à couple élevé minimise ces pertes en utilisant des engrenages hélicoïdaux rectifiés avec précision et des roulements renforcés, garantissant une plage de rendement élevée (généralement 96 à 98 %). Ces composants garantissent que le système d'engrenages fournit un couple maximal avec un gaspillage d'énergie minimal, ce qui est crucial pour les industries comme la robotique et l'usinage CNC, où la précision est essentielle.
Guide de calcul du couple étape par étape
Trouver le couple nominal du moteur
La première étape du calcul du couple pour un système de motoréducteur consiste à déterminer le couple nominal du moteur, qui est généralement spécifié dans la fiche technique du moteur. Par exemple, un moteur d'une puissance nominale de 1,3 N·m est conçu pour produire ce couple dans des conditions standard. Le couple nominal est important car il définit la capacité de puissance du moteur avant toute modification de l'engrenage.
Déterminer le rapport de démultiplication
Ensuite, déterminez le rapport de démultiplication de la boîte de vitesses. Le rapport de démultiplication spécifie dans quelle mesure le couple d'entrée sera multiplié ou divisé par la boîte de vitesses. Un exemple courant est un rapport de démultiplication de 29:1, où le couple de sortie est environ 29 fois le couple d'entrée. Les rapports de démultiplication sont un facteur essentiel dans la sélection de la bonne boîte de vitesses à couple élevé, car ils influencent le couple final délivré au système et garantissent que le système peut gérer la charge requise.
Intégrer l’efficacité de la boîte de vitesses
La dernière étape consiste à prendre en compte l’efficacité de la boîte de vitesses. Une boîte de vitesses de haute qualité à couple élevé offre généralement un rendement compris entre 96 % et 98 %, ce qui signifie que seulement 2 à 4 % de l'énergie d'entrée est perdue en raison de la friction interne et d'autres inefficacités. Les boîtes de vitesses à haut rendement sont essentielles pour minimiser la consommation d'énergie et la génération de chaleur, en particulier dans les environnements à cycle élevé et à charge élevée où des performances constantes sont essentielles.
Étude de cas : calcul du couple pour une boîte de vitesses à couple élevé
Considérons un exemple concret de calcul de couple pour une boîte de vitesses à couple élevé.
Étape |
Paramètre |
Valeur |
Explication |
1 |
Couple nominal du moteur |
1,3 N·m |
D'après les spécifications du moteur |
2 |
Rapport de démultiplication |
29:1 |
Scène planétaire en ligne |
3 |
Efficacité |
0.75 |
Facteur réel |
4 |
Couple de sortie |
≈28,3 N·m |
Couple final calculé |
Dans cet exemple, le couple nominal du moteur de 1,3 N·m est multiplié par le rapport de démultiplication de 29:1, ce qui donne un couple de sortie d'environ 28,3 N·m. Le facteur d'efficacité (0,75) tient compte des pertes au sein du système, typiques des applications réelles.
Cette étude de cas illustre comment une boîte de vitesses à couple élevé peut augmenter considérablement le couple de sortie d'un moteur relativement compact, ce qui est particulièrement utile pour les applications où l'espace et le poids sont critiques, mais où des performances élevées sont requises.

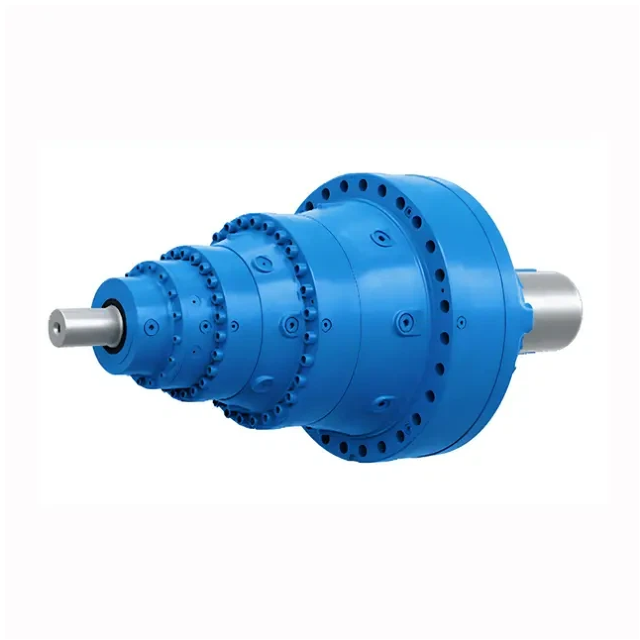

Pourquoi la conception planétaire en ligne améliore les performances de couple
Les réducteurs planétaires en ligne sont conçus pour répartir la charge sur plusieurs engrenages planétaires, augmentant ainsi la capacité de couple sans compromettre la taille. Cette répartition minimise les concentrations de contraintes et prolonge la durée de vie de la boîte de vitesses, ce qui la rend idéale pour les industries telles que l'automatisation et la robotique, où la haute précision et la fiabilité sont primordiales.
Engrenage hélicoïdal ou droit dans la livraison du couple
Dans les applications à couple élevé, le type d'engrenage joue un rôle important dans la détermination de l'efficacité de délivrance du couple. Les engrenages hélicoïdaux sont souvent préférés aux engrenages droits dans les applications à couple élevé en raison de leur capacité à transmettre le couple de manière plus fluide et plus efficace. Les dents inclinées des engrenages hélicoïdaux créent moins de friction et permettent une meilleure gestion de la charge, ce qui est essentiel dans les boîtes de vitesses à couple élevé où les performances sous de lourdes charges sont essentielles.
Jeu et précision dans les systèmes de boîtes de vitesses à couple élevé
L'une des caractéristiques les plus importantes des boîtes de vitesses à couple élevé est leur capacité à minimiser le jeu, qui est le léger mouvement ou « jeu » entre les engrenages. Un faible jeu est essentiel pour maintenir la précision, en particulier dans les applications telles que l'usinage CNC et les bras robotiques, où même un petit écart peut entraîner des erreurs importantes. En utilisant des engrenages cémentés et rectifiés avec précision, les réducteurs à couple élevé garantissent que le couple délivré est constant et reproductible.
Considérations pratiques pour la sélection d'une boîte de vitesses à couple élevé
Adaptation du couple aux besoins de l'application
Lors de la sélection d'un réducteur à couple élevé, il est essentiel de répondre aux exigences de couple de l'application. Le couple continu est la quantité de couple que le système peut gérer dans des conditions stables, tandis que le couple maximal représente les pics de charge à court terme. Pour les applications avec des cycles d'accélération et de décélération fréquents, comme les bandes transporteuses ou les bras robotisés, le choix d'une boîte de vitesses avec une capacité de couple plus élevée est essentiel.
Rôle du facteur de service et des conditions environnementales
Le facteur de service est un multiplicateur qui prend en compte l'environnement opérationnel, tel que les charges de choc, les fluctuations de température et les cycles de service. Par exemple, un facteur de service de 1,4 est généralement utilisé pour les applications industrielles standards, tandis que les applications plus exigeantes peuvent nécessiter un facteur de service plus élevé. Comprendre ces facteurs est crucial pour garantir que la boîte de vitesses à couple élevé fonctionne de manière fiable dans son environnement prévu.
Conclusion
En conclusion, comprendre comment le couple est calculé dans un système de motoréducteur est essentiel pour sélectionner le réducteur à couple élevé adapté à votre application. Le calcul correct du couple garantit que le système peut gérer les charges requises, fonctionner efficacement et maintenir la précision. Lors de la sélection d'un de haute qualité à couple élevé boîte de vitesses , des facteurs tels que le rapport de transmission, l'efficacité et les besoins spécifiques à l'application doivent être soigneusement pris en compte pour garantir des performances optimales. Chez Baffero, nous proposons une large gamme de réducteurs à couple élevé conçus pour les applications industrielles exigeantes, garantissant fiabilité, efficacité et performances durables. Contactez-nous dès aujourd'hui pour discuter de vos besoins et trouver la solution parfaite pour vos besoins de transmission de puissance.
FAQ
Q1 : Quelle est la plage d’efficacité des boîtes de vitesses à couple élevé ?
A1 : Les réducteurs à couple élevé offrent généralement des taux d'efficacité compris entre 96 % et 98 %, réduisant considérablement les pertes d'énergie par rapport aux autres types d'engrenages.
Q2 : Comment choisir le bon rapport de démultiplication pour mon application ?
A2 : Le rapport de démultiplication dépend du couple de sortie et de la vitesse requis. Un rapport de démultiplication plus élevé augmente le couple mais réduit la vitesse, ce qui le rend adapté aux applications à charge élevée.
Q3 : Quels sont les avantages de l’utilisation de réducteurs planétaires en ligne ?
A3 : Les réducteurs planétaires en ligne répartissent la charge sur plusieurs engrenages, offrant une capacité de couple plus élevée, une meilleure efficacité et une durée de vie plus longue dans des conceptions compactes.
Q4 : Les boîtes de vitesses à couple élevé peuvent-elles gérer des conditions environnementales extrêmes ?
A4 : Oui, les réducteurs à couple élevé sont conçus avec un boîtier renforcé et des roulements scellés, ce qui les rend adaptés aux environnements difficiles avec des variations de poussière, d'humidité et de température.
