U industrijskim primjenama prijenos snage uvelike se oslanja na precizan izračun okretnog momenta u sustavu mjenjača. Okretni moment, sila koja uzrokuje rotaciju objekta, temeljna je za razumijevanje rada strojeva pod različitim opterećenjima. Za primjene koje zahtijevaju visoku učinkovitost i preciznost, kao što su robotika, automatizacija i CNC obrada, razumijevanje kako izračunati okretni moment ključno je za odabir pravog sustava zupčanika. Mjenjači s velikim okretnim momentom igraju ključnu ulogu u osiguravanju pouzdanih performansi, jer su dizajnirani za pružanje većeg prijenosa snage u kompaktnim, prostorno učinkovitim jedinicama. U ovom ćemo članku raščlaniti ključne koncepte i izračune uključene u određivanje momenta u sustavima motornih mjenjača, fokusirajući se na specifične prednosti koje nude mjenjači s visokim momentom u postizanju preciznosti i trajnosti.
Što je okretni moment u kontekstu motora i mjenjača?
Snaga motora u odnosu na snagu mjenjača
Okretni moment je u biti mjera rotacijske sile primijenjene na objekt. U motornim sustavima, okretni moment izravna je funkcija sposobnosti motora da okreće osovinu i često se izražava u Newton-metrima (N·m). Izlazni moment motora je kritičan, ali kada je integriran u mjenjač, izlazni moment se može povećati ili smanjiti, ovisno o omjeru prijenosa.
U sustavu mjenjača, okretni moment se mijenja omjerom prijenosa. Izlazni zakretni moment mjenjača ovisi o zakretnom momentu motora i konfiguraciji zupčanika, što ili pojačava ili smanjuje izlazni zakretni moment. Na primjer, u mjenjačima s velikim zakretnim momentom, prijenosni omjer često je dizajniran da poveća izlazni zakretni moment uz održavanje operativne učinkovitosti, posebno za zahtjevne primjene poput automatizacije ili robotskih ruku gdje se zahtijeva preciznost i rukovanje velikim opterećenjem.
Zašto je izračun momenta bitan u industrijskim sustavima
Razumijevanje kako izračunati okretni moment ključno je za određivanje načina na koji sustav podnosi opterećenje, radi učinkovito i osigurava minimalni toplinski utjecaj. U mjenjačima s velikim zakretnim momentom izračun zakretnog momenta izravno utječe na sposobnost mjenjača da prenosi snagu, održava radne temperature i upravlja potrošnjom energije. Ispravno rukovanje okretnim momentom omogućuje:
Poboljšano rukovanje opterećenjem : Odgovarajući zakretni moment osigurava da mjenjač može podnijeti potrebna opterećenja bez kvara ili nepotrebnog trošenja.
Poboljšana učinkovitost : izračun zakretnog momenta utječe na energetsku učinkovitost sustava, smanjujući gubitke tijekom rada.
Bolje upravljanje toplinom : mjenjači s velikim okretnim momentom dizajnirani su da podnose velike sile bez pregrijavanja, što je ključno za sustave koji zahtijevaju kontinuirani rad pod teškim opterećenjima.
Precizno dimenzioniranje : Precizan izračun zakretnog momenta osigurava da mjenjač nije ni prevelik ni premalen za primjenu, optimizirajući performanse.
Osnovna formula za izračun zakretnog momenta
Osnovna jednadžba momenta
Najosnovnija jednadžba za izračun zakretnog momenta u sustavu mjenjača je:
Izlazni moment = Ulazni moment × Prijenosni omjer × Učinkovitost
Ova formula naglašava odnos između momenta koji stvara motor, smanjenja ili pojačanja koje postiže mjenjač i učinkovitosti cijelog sustava. Prijenosni omjer diktira koliko će se okretni moment motora pomnožiti ili podijeliti, dok učinkovitost predstavlja gubitke zbog trenja, topline i mehaničke neučinkovitosti unutar mjenjača. Što je veći prijenosni omjer u mjenjaču s velikim okretnim momentom, to se višestruko povećava okretni moment, što ga čini prikladnim za primjene koje zahtijevaju visoku preciznost i rukovanje teškim teretom.
Čimbenici iz stvarnog svijeta
U praksi izračun zakretnog momenta nije uvijek savršen zbog mehaničkih gubitaka. Ovi gubici nastaju zbog trenja između pokretnih dijelova, otpora podmazivanja i zazora u sustavu zupčanika. Mjenjač s visokim zakretnim momentom minimizira te gubitke korištenjem precizno brušenih spiralnih zupčanika i ojačanih ležajeva, osiguravajući visok raspon učinkovitosti (obično 96-98%). Ove komponente osiguravaju da sustav zupčanika isporučuje maksimalni okretni moment uz minimalan gubitak energije, što je ključno za industrije poput robotike i CNC obrade gdje je preciznost ključna.
Vodič za izračun zakretnog momenta korak po korak
Pronađite nazivni moment motora
Prvi korak u izračunavanju zakretnog momenta za sustav motornog mjenjača je određivanje nazivnog zakretnog momenta motora, koji je obično naveden u podatkovnoj tablici motora. Na primjer, motor s ocjenom od 1,3 N·m dizajniran je za izlaz tog momenta pod standardnim uvjetima. Nazivni zakretni moment je važan jer definira kapacitet snage motora prije nego što se primijene bilo kakve modifikacije zupčanika.
Odredite prijenosni omjer
Zatim odredite prijenosni omjer mjenjača. Prijenosni omjer određuje koliko će ulazni moment biti pomnožen ili podijeljen s mjenjačem. Uobičajeni primjer je prijenosni omjer 29:1, gdje je izlazni moment približno 29 puta veći od ulaznog momenta. Prijenosni omjeri kritični su čimbenik u odabiru odgovarajućeg mjenjača s velikim zakretnim momentom jer utječu na konačni zakretni moment koji se isporučuje sustavu i osiguravaju da sustav može podnijeti potrebno opterećenje.
Uključite učinkovitost mjenjača
Posljednji korak je faktor učinkovitosti mjenjača. Visokokvalitetni mjenjač visokog momenta obično nudi učinkovitost između 96% i 98%, što znači da se samo 2-4% ulazne energije gubi zbog unutarnjeg trenja i drugih neučinkovitosti. Visokoučinkoviti mjenjači ključni su za smanjivanje potrošnje energije i stvaranja topline, posebno u okruženjima s velikim ciklusima i velikim opterećenjem gdje je dosljedna izvedba kritična.
Studija slučaja: Izračun zakretnog momenta za mjenjač s velikim zakretnim momentom
Razmotrimo stvarni primjer izračuna zakretnog momenta za mjenjač s velikim zakretnim momentom.
Korak |
Parametar |
Vrijednost |
Obrazloženje |
1 |
Nazivni moment motora |
1,3 N·m |
Od specifikacija motora |
2 |
Prijenosni omjer |
29:1 |
Inline planetarni stupanj |
3 |
Učinkovitost |
0.75 |
Faktor stvarnog života |
4 |
Izlazni moment |
≈28,3 N·m |
Konačni izračunati moment |
U ovom primjeru, nazivni moment motora od 1,3 N·m pomnožen je s omjerom prijenosa od 29:1, dajući izlazni moment od približno 28,3 N·m. Faktor učinkovitosti (0,75) uzima u obzir gubitke unutar sustava, koji su tipični u stvarnim aplikacijama.
Ova studija slučaja ilustrira kako mjenjač s velikim zakretnim momentom može značajno povećati izlazni zakretni moment iz relativno kompaktnog motora, što je posebno korisno za primjene u kojima su prostor i težina kritični, a ipak su potrebne visoke performanse.

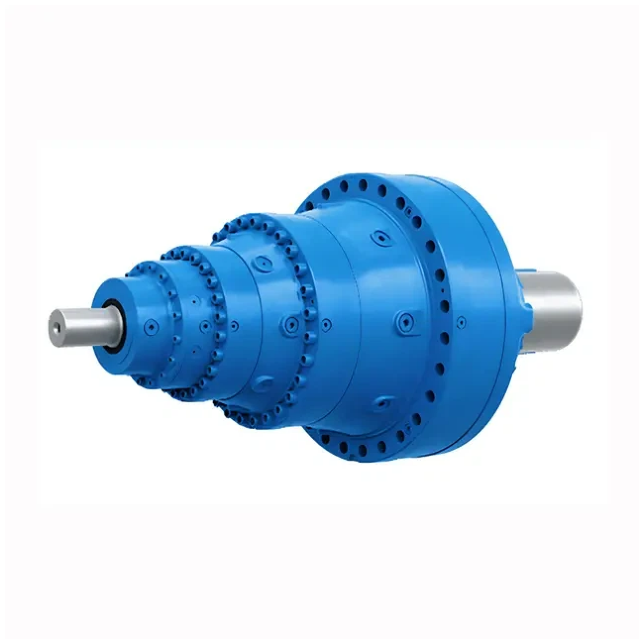

Zašto linijski planetarni dizajn povećava učinak okretnog momenta
Redni planetarni mjenjači dizajnirani su za raspodjelu opterećenja na više planetnih zupčanika, povećavajući kapacitet zakretnog momenta bez kompromisa u veličini. Ova raspodjela smanjuje koncentracije naprezanja i produljuje radni vijek mjenjača, što ga čini idealnim za industrije kao što su automatizacija i robotika, gdje su visoka preciznost i pouzdanost najvažniji.
Spiralni vs cilindrični zupčanik u prijenosu zakretnog momenta
U primjenama s velikim zakretnim momentom, vrsta zupčanika igra značajnu ulogu u određivanju učinkovitosti isporuke zakretnog momenta. Helikopterski zupčanici često se preferiraju u odnosu na čelične zupčanike u primjenama s velikim okretnim momentom zbog njihove sposobnosti glatkog i učinkovitijeg prijenosa okretnog momenta. Zakošeni zupci u spiralnim zupčanicima stvaraju manje trenja i omogućuju bolje rukovanje opterećenjem, što je bitno u mjenjačima s velikim okretnim momentom gdje je izvedba pod teškim opterećenjima kritična.
Zazor i preciznost u sustavima mjenjača s velikim zakretnim momentom
Jedna od najvažnijih značajki mjenjača s velikim okretnim momentom je njihova sposobnost da minimiziraju zazor, što je lagano pomicanje ili 'luft' između stupnjeva prijenosa. Nizak zazor bitan je za održavanje preciznosti, posebno u primjenama kao što su CNC obrada i robotske ruke, gdje čak i malo odstupanje može rezultirati značajnim pogreškama. Korištenjem kaljenih, precizno brušenih zupčanika, mjenjači s velikim zakretnim momentom osiguravaju da je isporučeni zakretni moment dosljedan i ponovljiv.
Praktična razmatranja za odabir mjenjača s velikim zakretnim momentom
Usklađivanje zakretnog momenta s potrebama primjene
Prilikom odabira mjenjača s velikim zakretnim momentom, bitno je uskladiti zahtjeve za zakretnim momentom primjene. Kontinuirani zakretni moment je količina zakretnog momenta koju sustav može podnijeti u stacionarnim uvjetima, dok se vršni zakretni moment odnosi na kratkotrajne skokove opterećenja. Za primjene s čestim ciklusima ubrzanja i usporavanja, poput pokretnih traka ili robotskih ruku, odabir mjenjača s većim okretnim momentom je ključan.
Uloga čimbenika usluge i uvjeti okoline
Faktor usluge je multiplikator koji uzima u obzir radno okruženje, kao što su udarna opterećenja, temperaturne fluktuacije i radni ciklusi. Na primjer, faktor usluge od 1,4 obično se koristi za standardne industrijske primjene, dok zahtjevnije aplikacije mogu zahtijevati viši faktor usluge. Razumijevanje ovih čimbenika ključno je za osiguravanje pouzdanog rada mjenjača visokog momenta u predviđenom okruženju.
Zaključak
Zaključno, razumijevanje načina na koji se zakretni moment izračunava u sustavu motornog mjenjača ključno je za odabir pravog mjenjača visokog zakretnog momenta za vašu primjenu. Ispravan izračun zakretnog momenta osigurava da sustav može podnijeti potrebna opterećenja, raditi učinkovito i održavati preciznost. Prilikom odabira a visokokvalitetni mjenjač s velikim okretnim momentom , čimbenike poput prijenosnog omjera, učinkovitosti i specifičnih potreba primjene treba pažljivo razmotriti kako bi se osigurala optimalna izvedba. U Bafferu nudimo široku paletu mjenjača visokog momenta dizajniranih za zahtjevne industrijske primjene, osiguravajući pouzdanost, učinkovitost i dugotrajne performanse. Kontaktirajte nas danas kako bismo razgovarali o vašim zahtjevima i pronašli savršeno rješenje za vaše potrebe prijenosa energije.
FAQ
P1: Koji je raspon učinkovitosti mjenjača s velikim okretnim momentom?
A1: Mjenjači s velikim zakretnim momentom obično nude ocjene učinkovitosti između 96% i 98%, značajno smanjujući gubitke energije u usporedbi s drugim vrstama zupčanika.
P2: Kako odabrati pravi prijenosni omjer za svoju primjenu?
A2: Prijenosni omjer ovisi o potrebnom izlaznom momentu i brzini. Viši prijenosni omjer povećava okretni moment, ali smanjuje brzinu, što ga čini prikladnim za primjene s velikim opterećenjem.
P3: Koje su prednosti korištenja inline planetarnih mjenjača?
A3: Redni planetarni mjenjači raspoređuju opterećenje na više stupnjeva prijenosa, pružajući veći okretni moment, bolju učinkovitost i duži radni vijek u kompaktnom dizajnu.
P4: Mogu li mjenjači s velikim okretnim momentom podnijeti ekstremne uvjete okoline?
A4: Da, mjenjači s velikim zakretnim momentom dizajnirani su s ojačanim kućištem i zabrtvljenim ležajevima, što ih čini prikladnima za oštra okruženja s prašinom, vlagom i temperaturnim varijacijama.
