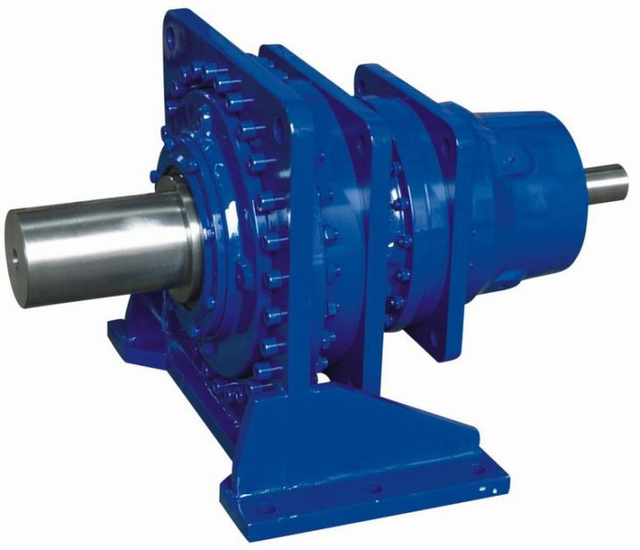

Motor s planétovou prevodovkou s vysokým krútiacim momentom

Vstupný výkon: 0,8~12000KW
Pomer: 25~4000
Výstupný krútiaci moment: 200~50000 Nm
Výstupná rýchlosť: 0,19~60 ot./min
Výstupný hriadeľ: dutý hriadeľ, plný hriadeľ
Montáž: na pätku, na prírubu
Certifikácia: CE/ISO9001/BV/SGS

množstvo:
Dostupnosť:





Opýtajte sa Pridať do košíka

Informácie o značke

Názov značky	BAFFERO
Skúsenosti	30+ rokov
MOQ	1 sada
Dodacia lehota	25 dní
Záručná doba	12 mesiacov
Certifikácia	CE/ ISO9001/ BV/ SGS
Prepravný prístav	Šanghaj alebo Ningbo
Miesto pôvodu	Čína

produktePodrobnosti o

Precíznosť prevodovky	DIN6 (ISO1328)
Usporiadanie prevodovky	Planétový prevod
Materiál skrine prevodovky	Liatina
Materiál prevodovky	20CrMnTi
Tvrdosť prevodu	HRC58 ~ 62
Hriadeľ	40Cr a 20CrMnTi
Farba	Ako požiadavka
Ozubené tepelné spracovanie Spracovanie	Nauhličovanie a kalenie

Funkcia:

Vysoký modulárny dizajn.
Kompaktný dizajn a rozmery, nízka hmotnosť.
Široký rozsah prevodu, vysoká účinnosť, stabilný chod a nízka hladina hluku.
Niekoľko planétových kolies beží so záťažou súčasne a rozdeľuje výkon na realizáciu kombinácie a oddelenia pohybu.
Realizujte koaxiálny prenos jednoducho.
Bohaté voliteľné príslušenstvo
Rýchlo po servise (do 24 hodín)

Planétová prevodovka radu DP :
Planétová prevodovka DP je štandardizované riešenie prevodoviek pre vyššie výkonové rozsahy v osvedčenej kvalite FLENDER. S 27 veľkosťami a siedmimi základnými typmi zaisťuje séria DP rozsahy krútiaceho momentu až do 2 600 000 Nm a prevodové pomery 4 000:1. A je široko používaný pre priemyselné zariadenia hutníctva, stavebného materiálu, chemikálií, baníctva, ropy, dopravy, výroby papiera, výroby cukru, strojárskych strojov atď.

Hot Tags: planétová prevodovka s pravým uhlom flender, Čína, výrobcovia, dodávatelia, továreň, prispôsobené, nízka cena, Inline planétová prevodovka s vysokým krútiacim momentom, Pravouhlé planétové prevodovky, Planétové prevodové jednotky s dutým hriadeľom, Planetárna prevodovka, Planetárna prevodovka s vysokým krútiacim momentom, Pravouhlá planétová prevodovka Flender

Typové označenia planétových prevodoviek radu DP


Vysvetlenie typov	Vysvetlenie vyššie uvedeného príkladu
Planétová prevodovka typového radu DP	Prevodovka s dvoma planétovými prevodovými stupňami
Počet stupňov planétového súkolesia Dve etapy Tri etapy	Dvojstupňová planétová prevodovka
Konštrukcia: N štandardná L Stupeň s kužeľovým ozubením S Stupeň so šikmým ozubením K Stupeň s kužeľovým ozubením	Stupeň špirálového prevodu
Výstupný hriadeľ: AZ: dutý hriadeľ so zmršťovacím kotúčom AH Dutý hriadeľ s evolventnými drážkami BS plný hriadeľ s perom BH plný hriadeľ s evolventnými drážkami	Dutý hriadeľ so zmršťovacím kotúčom
Veľkosť: 9-36	12
Pomer do 4000	80
Montážna poloha B500-B556 Horizontálna V100-B130 Vertikálna V300-V330 Vertikálna ……..	Montážna poloha B512B553: Horizontálna, vstupný hriadeľ na pravej strane, moment reakcie ramena na spodnej strane
Kód smeru otáčania vstupného hriadeľa pre kužeľový prevodový stupeň (Pohľad na vstupný hriadeľ): CW: V smere hodinových ručičiek CCW: Proti smeru hodinových ručičiek	Stupeň špirálového prevodu je vynechaný
Prídavné diely 99 Žiadne 96 základňa prevodovky 70 zvonček motora (vstup) 71 držiak motora 72 držiak motora 73 otočná základňa motora 74 puzdro zvonu (výstup) 75 rameno krútiaceho momentu (jedna strana) 76 rameno krútiaceho momentu (obojstranné) 77 podpera torzného hriadeľa	Prídavná časť krytu motora základne skrine prevodovky (vstup)
