Radové prevodovky s vysokým krútiacim momentom predstavujú vrchol technológie koaxiálneho prenosu výkonu, poskytujú výnimočnú hustotu krútiaceho momentu a presné riadenie pohybu pre náročné priemyselné aplikácie. náš Rad radových planétových prevodoviek kombinuje pokročilú technológiu špirálových planétových prevodov s kompaktnou radovou konfiguráciou, ktorá zaisťuje optimálnu účinnosť a spoľahlivosť v rámci automatizácie, robotiky a operácií obrábacích strojov. Tieto radové prevodovky s redukciou rýchlosti skonštruované s presne brúseným ozubením a zosilnenými ložiskovými systémami poskytujú konzistentný výkon aj v prostrediach s vysokým cyklom a vysokým zaťažením, kde sú kritické priestorové obmedzenia a prevádzková presnosť.
Prehľad produktovej série
Náš komplexný rad riešení radových prevodoviek s vysokým krútiacim momentom rieši rôzne požiadavky na riadenie priemyselných pohybov. Planetárne prevodové jednotky série P s vysokým krútiacim momentom majú modulárnu konštrukciu s vôľou ≤ 3 uhlové minúty, vďaka čomu sú ideálne pre servo aplikácie vyžadujúce ultra presné polohovanie. Pre aplikácie vyžadujúce vyššie redukčné pomery sa náš planétový prevodový motor s vysokým krútiacim momentom hladko integruje s rôznymi typmi motorov pri zachovaní hodnotenia účinnosti až 96 % na stupeň.

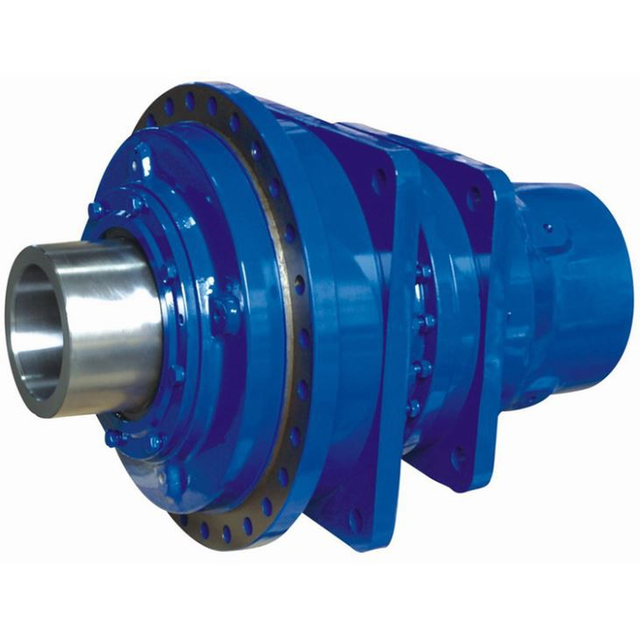

Portfólio produktov sa rozširuje na špecializované konfigurácie vrátane planétových prevodoviek s dutým hriadeľom pre aplikácie s priamou montážou, planétových prevodových motorov s paralelným hriadeľom pre náročné prevádzky a pravouhlých planétových prevodoviek, kde sa vyžaduje 90-stupňový prenos výkonu. náš Modely planétových reduktorov s vysokým krútiacim momentom obsahujú ozubenie z tvrdenej legovanej ocele s povrchovou úpravou dosahujúcou 840 HV, čo zaisťuje predĺženú životnosť aj pri nepretržitej prevádzke. Či už potrebujete radovú prevodovku 2 1 pre štandardné aplikácie alebo radovú prevodovku 3 1 pre vyššie požiadavky na redukciu, náš modulárny dizajn umožňuje flexibilnú konfiguráciu tak, aby zodpovedala vašim presným špecifikáciám.
Kľúčové technické výhody
Vynikajúca hustota krútiaceho momentu: Naša konštrukcia koaxiálnej špirálovej radovej prevodovky rozdeľuje zaťaženie medzi viaceré planétové prevody a prenáša trojnásobok krútiaceho momentu v porovnaní s konvenčnými čelnými prevodovkami v porovnateľne veľkom kryte. Toto rozloženie zaťaženia na viacerých planétach minimalizuje koncentrácie napätia a výrazne predlžuje životnosť komponentov.
Výnimočná účinnosť: Presne brúsené špirálové ozubenie dosahuje 96-98% účinnosť na redukčný stupeň, čím sa výrazne znižuje spotreba energie a tvorba tepla. Konfigurácia radovej motorovej prevodovky zachováva priamy tok výkonu, čím sa minimalizujú straty spôsobené vnútorným trením v porovnaní s pravouhlými alternatívami.
Presnosť s nízkou vôľou: Púzdro tvrdené a brúsené zuby ozubených kolies zaisťujú vôľu len 1-3 oblúkové minúty, čo je nevyhnutné pre CNC stroje, robotické manipulátory a automatizované polohovacie systémy vyžadujúce opakovateľnú presnosť. Náš patentovaný systém vstupných ložísk zaručuje dokonalú sústrednosť počas celého prevádzkového cyklu.
Kompaktná inštalačná plocha: Rad radových reverzných prevodoviek sa vyznačuje koaxiálnym vyrovnaním hriadeľa, čo umožňuje priestorovo efektívnu integráciu tam, kde je montážny priestor obmedzený. Možnosti krytu s krytím IP65 so zosilneným tesnením chránia vnútorné komponenty v náročných priemyselných prostrediach vrátane vysokej prašnosti, vlhkosti a teplotných zmien.
Rozsah priemyselnej aplikácie
Ako vedúci Výrobca radových špirálových prevodoviek , obsluhujeme rôzne sektory vyžadujúce presné riadenie pohybu. V oblasti automatizácie a robotiky umožňujú naše riešenia radových 2-rýchlostných prevodoviek rýchle cykly zrýchľovania a spomaľovania s minimálnym prekmitom. CNC obrábacie stroje ťažia z charakteristík s veľmi nízkou vôľou, čo zaisťuje rozmerovú presnosť pri zložitých obrábacích operáciách.
Baliaci priemysel sa spolieha na naše jednotky pre vysokorýchlostné systémy plnenia, označovania a manipulácie s materiálom, kde je prvoradé konzistentné načasovanie a synchronizácia. Dopravníky na manipuláciu s materiálom využívajú vysoký krútiaci moment na presun ťažkých nákladov pri zachovaní energetickej účinnosti. Výrobcovia zdravotníckych zariadení špecifikujú naše prevodovky pre diagnostické zobrazovacie systémy a chirurgickú robotiku vyžadujúcu plynulú prevádzku bez vibrácií. Zariadenia na výrobu polovodičov závisia od variantov kompatibilných s čistými priestormi s potravinárskym mazaním a konštrukciou z nehrdzavejúcej ocele.
Úvahy o výbere
Výber optimálnej radovej prevodovky s vysokým krútiacim momentom vyžaduje vyhodnotenie niekoľkých kritických parametrov. Najprv určte požadovaný redukčný pomer na základe otáčok motora a požadovaných výstupných otáčok. Vypočítajte kontinuálny výstupný krútiaci moment s ohľadom na ustálené zaťaženie a požiadavky na špičkové zrýchlenie, pričom sa použijú vhodné prevádzkové faktory pre rázové zaťaženie alebo časté cykly štart-stop. Zvážte rozsahy prevádzkových teplôt okolia, pretože extrémne podmienky môžu vyžadovať syntetické mazivá alebo vylepšené tesniace systémy.
Inštalačné priestorové obmedzenia budú určovať, či potrebujete montáž pätky, montáž príruby alebo konfiguráciu dutého otvoru. Pri aplikáciách so značným priečnym zaťažením alebo prítlačnými silami overte, či nosnosť zodpovedá vašim špecifickým požiadavkám. Náš technický tím odporúča preštudovať si podrobné technické špecifikácie vrátane kriviek účinnosti, tepelných parametrov a montážnych rozmerov. Ak chcete získať prístup k komplexným produktovým listom, modelom CAD a technickej podpore aplikácií, navštívte našu stránku sekcia technických zdrojov , kde si môžete stiahnuť kompletné návody na inštaláciu a údržbu.
Často kladené otázky
Aký je typický rozsah účinnosti pre radové planétové prevodovky?
Náš rad radových planétových prevodoviek dosahuje 96-98% účinnosť na redukčný stupeň pri optimálnych podmienkach zaťaženia. Viacstupňové konfigurácie si zachovávajú kumulatívnu účinnosť 92 – 95 %, čím výrazne prevyšujú alternatívy závitovkového prevodu, ktoré sa zvyčajne pohybujú v rozsahu 50 – 90 % účinnosti.
Ako určím správny servisný faktor pre moju aplikáciu?
Servisné faktory zohľadňujú prevádzkové premenné vrátane nárazového zaťaženia, pracovného cyklu, okolitej teploty a frekvencie štartovania. Štandardná priemyselná aplikácia zvyčajne vyžaduje prevádzkový faktor 1,4, zatiaľ čo aplikácie s veľkým nárazovým zaťažením alebo nepretržitou prevádzkou môžu potrebovať 1,8-2,0. Náš technický tím vám môže pomôcť s presnými výpočtami na základe vašich špecifických prevádzkových podmienok.
Zvládnu radové prevodovky radiálne aj axiálne zaťaženie?
Áno, naše zosilnené konfigurácie ložísk sú špeciálne navrhnuté tak, aby vyhovovali kombinovaným radiálnym a axiálnym zaťaženiam bežným v aplikáciách dopravníkov a manipulácie s materiálom. Modely s kužeľovými ložiskami poskytujú výnimočnú momentovú zaťažiteľnosť pri zachovaní kompaktných rozmerov.
Aké intervaly údržby sa odporúčajú?
Za normálnych prevádzkových podmienok so správnym počiatočným mazaním vyžadujú naše utesnené jednotky minimálnu údržbu. Odporúčame vizuálnu kontrolu každých 2 000 prevádzkových hodín a výmenu maziva každých 10 000 hodín alebo ročne, podľa toho, čo nastane skôr. Podrobné postupy údržby špecifické pre váš model nájdete v technickej dokumentácii dostupnej na našom webe stránku aplikácií.
Získajte odbornú inžiniersku podporu
Výber správnej radovej prevodovky s redukciou rýchlosti je rozhodujúci pre optimalizáciu výkonu vášho systému a minimalizáciu celkových nákladov na vlastníctvo. Náš aplikačný inžiniersky tím prináša desaťročia skúseností s návrhom systémov riadenia pohybu a môže poskytnúť prispôsobené riešenia pre zložité integračné výzvy. Či už potrebujete pomoc s tepelnou analýzou, montážnymi konfiguráciami alebo výpočtami prispôsobenia motora, sme tu, aby sme zaistili váš úspech.
Vyžiadajte si podrobné technické špecifikácie, modely CAD vo viacerých formátoch alebo si naplánujte konzultáciu s našimi inžiniermi, aby ste prediskutovali svoje jedinečné požiadavky. Ak potrebujete okamžitú pomoc s výberom produktu, vlastnými úpravami alebo technickými otázkami, prosím kontaktujte náš tím ešte dnes. Zaviazali sme sa poskytovať precízne navrhnuté riešenia, ktoré prekračujú vaše výkonové očakávania a prevádzkové požiadavky.
