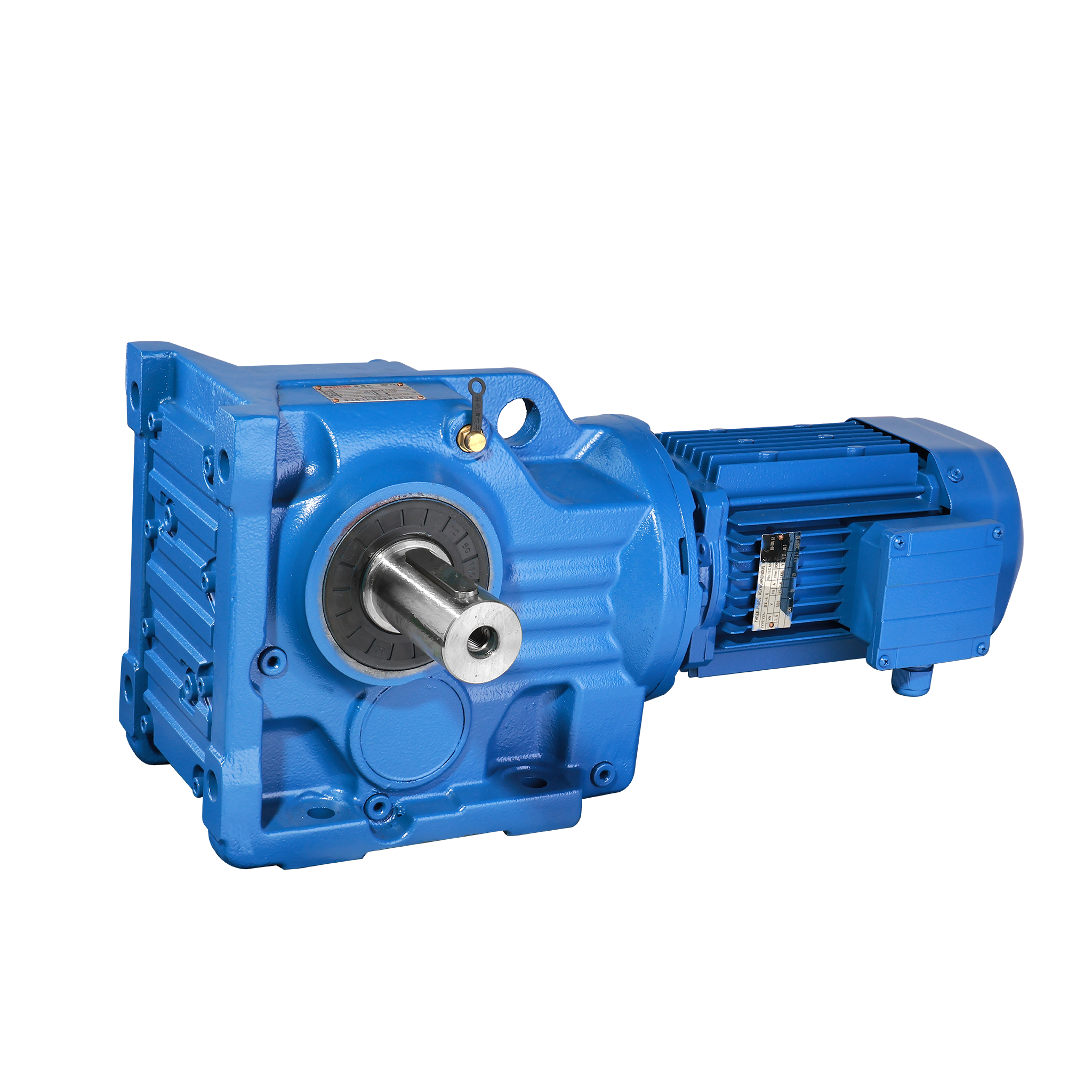

עוצב עבור סביבות תעשייתיות תובעניות, מפחית מהירות משופע הלילי בזווית ישרה מספק העברת מומנט יוצאת דופן ויציבות תפעולית. תיבת הילוכים מסדרת K זו, שהונדסה עם גלגלי שיניים סליליים וספירליים מדויקים, מספקת פתרון הילוך כוח יעיל ביותר בזווית ישרה, אידיאלי עבור מערכות מסועים כבדות, ציוד כרייה וקווי ייצור אוטומטיים. זה מבטיח אובדן אנרגיה מינימלי, פעולת רעש נמוכה ועמידות יוצאת דופן לשימוש מתמשך לטווח ארוך, ועוזר למנהלי רכש ומהנדסים לייעל את ביצועי הציוד שלהם ולהפחית את עלויות התחזוקה.
מידע על מותג
| שם מותג |
BAFFERO |
| הִתנַסוּת |
35+ שנים |
| MOQ |
1 סט |
| זמן אספקה |
25 ימים |
| זמן אחריות |
12 חודשים |
| הסמכה |
CE/ISO9001/BV/SGS |
| נמל משלוח |
שנחאי או נינגבו |
| מקום מוצא |
סִין |
פרטי המוצר
| שם המוצר |
תיבת הילוכים משופעת מסדרת K |
| מספר דגם |
K37-K187 |
| יַחַס |
5.36-187.37 |
| מהירות פלט |
0.1-270 ר/דקה |
| כוח מדורג |
0.18-200KW |
| מומנט פלט |
200~ 50000N.m |
| סוג ציוד |
Helical-Bevel |
| רמת דיוק הילוכים |
DIN6 |
| חומר דיור |
ברזל יצוק/ברזל רקיע |
| חומר ציוד |
פלדה מסגסוגת 20CrMnTi |
| חומר פיר קלט / פלט |
פלדה מסגסוגת 42CrMo |
דירוג כוח כניסה ומומנט מרבי
הטבלה הבאה מתארת את המפרט הטכני עבור גדלים שונים של תיבות ההילוכים מסדרת K שלנו, ועוזרת לך לבחור את הדגם המתאים בהתבסס על המבנה הנדרש, ההספק, היחס ויכולות המומנט.
| גוֹדֶל |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
107 |
127 |
157 |
167 |
187 |
| מִבְנֶה |
K.. KA…KF..KAF..KAZ…KAT..KAB.. |
| דירוג הספק כניסה (קוואט) |
0.18-3 |
0.18-3 |
0.18-5.5 |
0.18-5.5 |
0.37-11 |
0.75-22 |
1.1-30 |
3-45 |
7.5-90 |
11-160 |
11-200 |
18.5-200 |
|
| יַחַס |
5.36-106.38 |
5.81-131.87 |
6.57-145.15 |
7.14-144.79 |
7.22-175.45 |
7.19-192.27 |
8.95-175.47 |
8.74-141.93 |
8.68-146.07 |
12.66-150.03 |
17.35-164.44 |
17.97-178.37 |
|
| מומנט מרבי (Nm) |
200 |
400 |
600 |
820 |
1550 |
2700 |
4300 |
8000 |
13000 |
18000 |
32000 |
50000 |
מפחית ציוד מסדרת K נמצא בשימוש נרחב ב
- מסוע וטיפול בחומרים: מספק פתרונות הנעה אמינים בזווית ישרה להובלת חומרים בתפזורת.
- כרייה ומחצבה: עמיד בעומסי השפעה גבוהים בסביבות תפעוליות קשות.
- מגרסה ומלט: מספק תפוקת מומנט גבוהה הנדרשת לריסוק וערבול כבדים.
- קו ייצור אוטומטי: מבטיח בקרת מהירות מדויקת והפעלה רציפה יציבה.
- הובלה ואריזה: מייעל את שטח ההתקנה עם העיצוב הקומפקטי שלו בזווית ישרה.
- עיבוד מזון ומשקאות: מציע העברה יציבה עם אפשרויות הניתנות להתאמה לסביבות סניטריות תובעניות.
- בנייה ועיבוד מתכת: בנוי עם בית ברזל יצוק מחוספס לעמידות מירבית.
- תעשיית הפלסטיק והכימיה: תומך בדרישות עיבוד מתמשכות ויעילות גבוהה.
למה לבחור ב- Zhejiang Baffero?
- 35+ שנות ניסיון בייצור: מומחיות ייעודית בתיבות הילוכים תעשייתיות, המבטיחה אמינות מוצר מוכחת.
- מערכת בקרת איכות קפדנית: ISO9001, CE, BV ו- SGS מוסמך כדי להבטיח ביצועים ובטיחות עקביים.
- מחיר מפעל תחרותי: תמחור ישיר מהיצרן כדי לעזור לייעל את תקציב רכש הפרויקט שלך.
- תגובה מהירה (תוך שעתיים): צוותי הנדסה ותמיכה ייעודיים מוכנים לסייע בבחירה טכנית ובבירורים.
- ספק עולמי מהימן: מייצוא נרחב לאירופה, ארה'ב ודרום מזרח אסיה עם רקורד חזק של הצלחה.
מפחית הילוכים משופעים מסדרת K - שאלות נפוצות

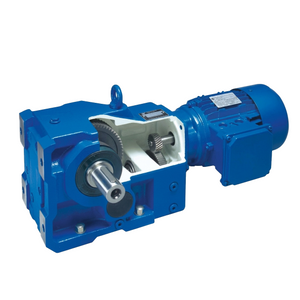

מפחית המהירות מסדרת K מאמץ שני זוגות של גלגלי שיניים סליליים וזוג גלגלי שיניים ספירליים להפעלה, ומבטיח שהקלט והפלט יהיו בזווית ישרה. הילוך ספירלי משופע מציע מקדם צירוף מקרים גדול, יכולת נשיאה חזקה ותיבת הילוכים יציבה ואמינה ביותר.
1. מהו מפחית גלגלי שיניים סליליים מסדרת K?
מפחית ההילוכים מסדרת K משלב גלגלי שיניים סליליים וגלגלי שיניים משופעים, שתוכננו במיוחד עבור העברת כוח בזווית ישרה (90°). הוא מציע יעילות מכנית גבוהה, יכולת נשיאת עומס חזקה ופעולה יציבה. מומנט התפוקה המרבי יכול להגיע עד 50,000 ננומטר, מה שהופך אותו למתאים מאוד ליישומים תעשייתיים כבדים.
2. מהם היתרונות של תיבות הילוכים מסדרת K?
- יעילות שידור גבוהה הנעה בין 94% ל-98%.
- מבנה קומפקטי החוסך מקום התקנה יקר.
- תפוקת מומנט גבוהה ופעולה יציבה נטולת רעידות.
- רכיבים עמידים במיוחד המתאימים ליישומים כבדים מתמשכים.
- אפשרויות הרכבה מרובות כדי להתאים לעיצובי ציוד שונים.
3. איך אני בוחר את מפחית ההילוכים הנכון מסדרת K במהירות?
כדי להבטיח בחירה מדויקת, אנא ספק לצוות ההנדסה שלנו את הפרטים הבאים:
- הספק מנוע נדרש (kW)
- מהירות קלט (סל'ד)
- מהירות פלט רצויה או יחס העברה
- סוג הרכבה מועדף (למשל, מותקן ברגל, מותקן על אוגן)
4. אילו אפשרויות הרכבה זמינות?
- מותקן ברגל (שילוב פיר מוצק)
- מותקן על אוגן (אפשרויות פיר מוצק או חלול)
- פיר חלול עם זרוע מומנט להתקנה גמישה
זקוק למפחית ציוד מסדרת K?
שלח לנו את כוח המנוע, היחס ודרישות היישום שלך.
אנו נמליץ על הפתרון הטוב ביותר תוך שעתיים.
כדי להתאים לדרישות ההתקנה המגוונות והאילוצים המרחביים של מערכות מסועים תעשייתיות, מפחיתי מהירות שיפוע סליל ישר מסדרת K שלנו זמינים ב-9 תצורות עיצוביות שונות. בין אם הפרויקט שלך דורש התקנות כף רגל, מותקן על אוגן, פיר מוצק או פיר חלול, אפשרויות ההרכבה המגוונות הללו מבטיחות אינטגרציה גמישה, העברת כוח אמינה ופריסה אופטימלית של ציוד לצרכי הרכישה הספציפיים שלך.
 K….Y…
מנוע גלגלי שיניים סליל משופע ברגל עם מוט מוצק |
 KAB…Y…
מנוע גלגלי שיניים סלילי מותקן ברגל עם פיר חלול |
 KA….Y…
מנוע הילוכים משופע סליל עם ציר חלול |
 KF…Y…
מנוע גלגלי שיניים סליל משופע על אוגן עם ציר מוצק |
 KAF…Y…
מנוע הילוכים סליל משופע עם מוט חלול |
 KAT…Y…
מנוע גלגשי שיניים סליל משופע עם זרוע מומנט עם פיר חלול |
 K(KF, KA, KAF, KAB, KAZ)S...
מנוע הילוכים סליל משופע כניסת פיר |
 KA(K, KF, KAF, KAB, KAZ)RF..Y..
מנוע משולב גלגלי שיניים סליל משופע |
 KA(K, KF, KAF, KAB, KAZ)S…RF..
מנוע הילוכים סליל משופע כניסת פיר |
