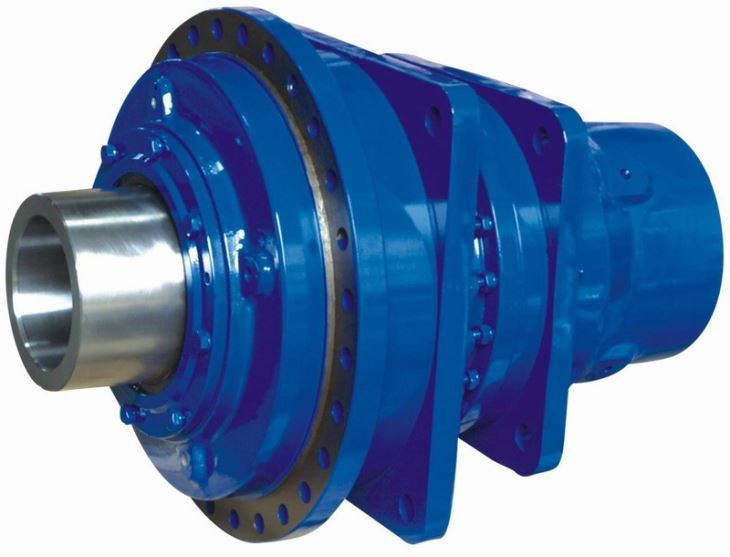

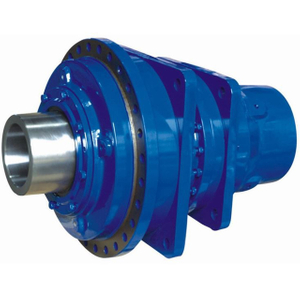

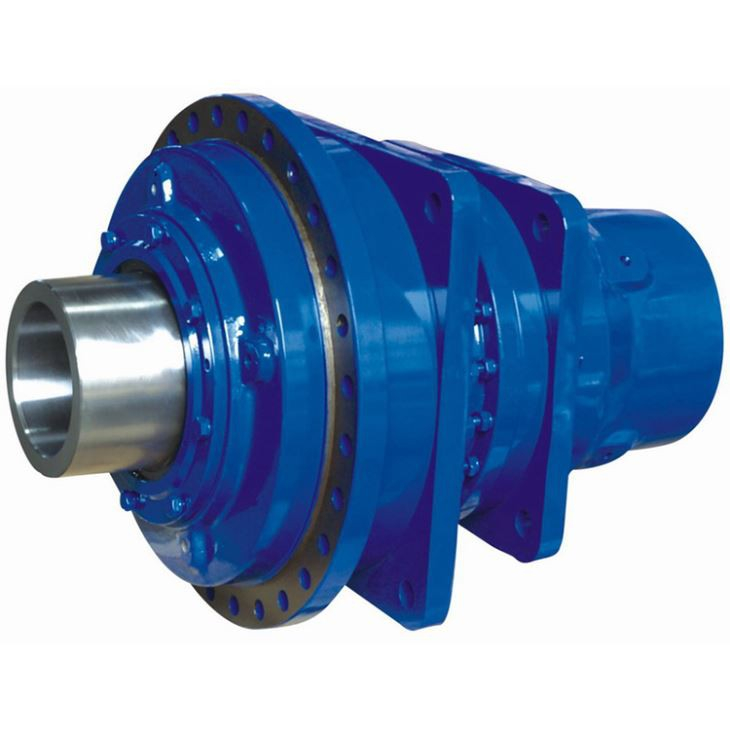

Naša planétová prevodovka a prevodový motor série DP je ideálnym riešením pohonu pre stroje s vysokými krútiacimi momentmi a obmedzeným montážnym priestorom.
planétové prevodovky sú spoľahlivé komponenty pohonu pre použitie v rôznych priemyselných odvetviach.
Záruka dobrej kvality:
1: Vhodné ekonomické konštrukčné riešenia sa osvedčili v rôznych prevádzkových podmienkach.
2: Séria s jemnou progresiou pokrýva rozsah menovitého krútiaceho momentu medzi 22 000 a 2 600 000 Nm.
3: Modulárna konštrukcia umožňuje štandardizáciu mnohých základných komponentov, vrátane planétových prevodových stupňov a častí krytu, ako aj komponentov na vstupnej a výstupnej strane.
4: Tým sa znižuje zložitosť a je možná výroba v ekonomických veľkostiach sérií pri vysokých štandardoch kvality.
5: Tím plánovacích a dizajnérskych inžinierov zabezpečuje, že optimálne riešenia s ohľadom na technológiu a efektivitu sú rýchlo realizované pre požiadavky zákazníkov, ktoré nie je možné splniť štandardným sortimentom.
Popis:
Typy a prevodové pomery
Vyobrazenia na stranách 4 a 5 znázorňujú možné štandardné typy a príslušné rozsahy prevodových pomerov.
Pre skutočné pomery 25~4000
Kombinácie prevodoviek / špecifické aplikácie
Je uvedený výber možných kombinácií prevodoviek
Ilustrované sú aplikácie špecifické pre dané odvetvie podľa požiadaviek zákazníka
Bývanie
Vysoko zaťažené časti krytu sú vyrobené z liatiny s guľôčkovým grafitom, všetky ostatné časti sú zo sivej liatiny. Ostatné materiály na vyžiadanie
Zuby ozubených kolies
Slnečné a planétové kolesá majú zuby s čelným ozubením a sú povrchovo kalené a brúsené. Ozubené kolesá sú väčšinou kalené a temperované a tvarované alebo brúsené v závislosti od veľkosti. Kužeľové kolesá sú povrchovo kalené a v závislosti od veľkosti lapované, brúsené HPG alebo brúsené. Ozubené kolesá a ozubené hriadele primárnych prevodových stupňov majú špirálovité zuby a sú cementované a brúsené.
Zuby ozubeného kolesa sú navrhnuté tak, aby boli odolné voči únave s dlhou životnosťou pre uvedené menovité krútiace momenty.
Zuby môžu byť teda, ak sú aplikačné faktory správne, zaťažené teoreticky tak často, ako je potrebné.
V prípadoch aplikácií, kde je krútiaci moment premenlivý, ale otáčky sú konštantné, môže byť prevodovka navrhnutá na základe takzvaného ekvivalentného krútiaceho momentu
Technické údaje:
Veľkosť: DP 9 ~ 36 (27 rozdielnych veľkostí)
Nominálny výstupný krútiaci moment: 22~2600 kN.m (vysokokrútiace planétové prevodovky)
Prevodový pomer: 25~4000 (široký rozsah)
Vstupný výkon: 0,4~14000 kw (vysoká kapacita)
Aplikácia:
Čistenie odpadových vôd ,Oceliarsky priemysel ,Textilný priemysel ,Dopravné stroje ,Papierenské stroje, Zdvíhacie stroje ,Chemický priemysel ,Chladiaca veža ,Výroba sacharózy ,Výroba repného cukru ,Lanovková lanovka ,Cementársky priemysel,Bagrové bagre,Kovoobrábacie mlyny ....
